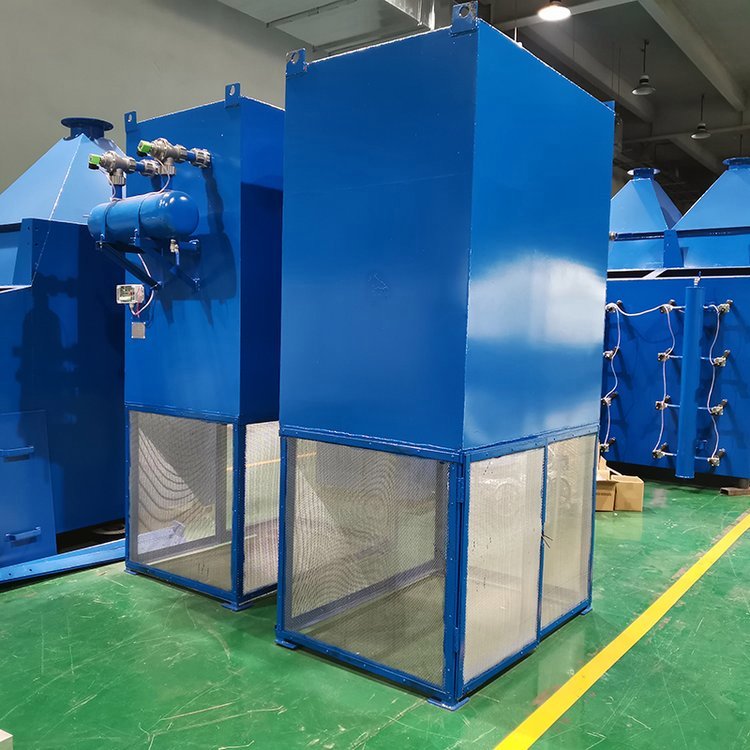

自潔式空氣過濾器中，鋼鐵高爐自潔式空氣過濾器是高爐鼓風機的專用前端凈化設備，專注于高爐鼓風的超大流量、高壓力、高粉塵濃度工況，具備抗沖擊、抗高溫、流量穩定、清灰徹底的特性，直接決定高爐鼓風效率、風機軸承壽命與高爐順行。
采用大型模塊化并聯結構，單模塊由12–24組濾筒陣列、大功率脈沖閥組、0.5MPa大容量儲氣罐、在線壓差/溫度/粉塵濃度多參數監測、PLC+本地控制柜+遠程監控三級系統、斗式提升輸灰裝置組成；濾筒選用PPS覆膜抗高溫濾料，精度1μm，過濾效率99.96%，單模塊風量10000 m3/min，多模塊可并聯至60000+ m3/min；殼體為加厚碳鋼焊接+耐磨防腐涂層，耐溫-20℃至85℃，耐受高爐熱風回流溫度波動；清灰采用分區輪詢，壓差600Pa優先觸發，定時2小時備份，噴吹壓力0.45–0.55MPa，確保厚粉塵層一次剝離；具備風機聯動保護，濾筒破損時自動報警并切換備用過濾單元，防止未凈化空氣進入鼓風機。
項目 \ | LFZK225 | LFZK300 | LFZK380 | LFZK500 | LFZK625 | LFZK900 | LFZK1000 | LFZK1250 | LFZK1500 | LFZK2100 | LFZK2500 | LFZK3000 | LFZK4400 | |
空氣過濾量（m3/min 吸入狀態） | 225 | 300 | 380 | 500 | 625 | 910 | 1000 | 1250 | 1500 | 2100 | 2500 | 3000 | 4400 | |
結構形式 | 單層 | |||||||||||||
初阻損 Pa | ≤ 150 | |||||||||||||
過濾精度（um/效率%） | ≥ 1/99.96 | |||||||||||||
≥ 2/99.99 | ||||||||||||||
≥ 3/100 | ||||||||||||||
消耗功率 W | 100 | 150 | ||||||||||||
電源 AC | 220V | |||||||||||||
反吹氣量 m3/min | 0.1 | 0.2 | ||||||||||||
反吹氣壓 Mpa | 0.4-0.6 | |||||||||||||
外形尺寸 m | 長 | 1.5 | 1.8 | 2.1 | 2.1 | 2.1 | 2.9 | 3.3 | 4.1 | 4.9 | 5.8 | 6 | 6 | 9 |
寬 | 1.5 | 1.5 | 1.5 | 1.8 | 2.1 | 2.1 | 2.1 | 2.1 | 2.1 | 2.4 | 3 | 3.3 | 3.3 | |
高 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.7 | 2.7 | 2.7 | 2.7 | |
模塊件數 | 1 | |||||||||||||
質量 t | 1.6 | 1.9 | 2 | 2.4 | 2.8 | 3.2 | 3.7 | 4.2 | 4.7 | 6 | 7 | 8.5 | 12 | |
含塵空氣（高爐區域粉塵濃度常達800–1200mg/m3）經大型進氣百葉窗進入過濾模塊，均勻分配至各濾筒，粉塵被攔截在濾筒外表面，潔凈空氣經匯流腔進入高爐鼓風機入口，保障鼓風壓力穩定。
當系統壓差達到600Pa，PLC啟動分區清灰程序：按模塊順序依次噴吹，壓縮空氣經文丘里管形成高速氣流，濾筒瞬間變形抖動，粉塵層整體脫落至大型集灰斗；輸灰系統與清灰聯動，將粉塵輸送至廠區統一灰庫；清灰過程中，僅當前分區濾筒短暫切換，其余分區正常過濾，鼓風流量幾乎無波動，避免影響高爐爐內壓力平衡。
超大流量：模塊化并聯，滿足高爐鼓風機百萬級風量需求；
抗高溫回流：PPS濾材+耐高溫密封，防止高爐熱風損壞濾筒；
安全冗余：備用過濾單元+多重報警，避免設備故障影響高爐生產；
清灰徹底：高壓分區輪詢，適合高粉塵濃度工況；
遠程可控：三級控制系統，適配大型鋼鐵廠集中運維管理。
